导线上产生共模电流时在导线上会产生强烈的电磁辐射，对电子产品产生电磁干扰，影响产品的性能指标。这时就有需要使用共模电感。

共模电感的滤波原理：

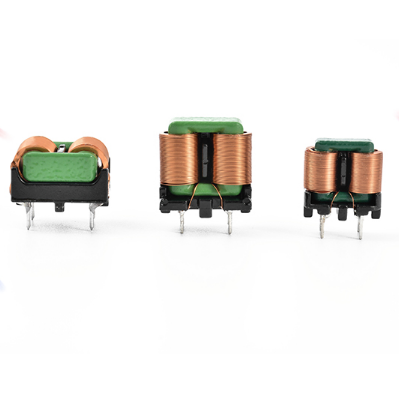

共模电感厂的共模电感的滤波电路，La和 Lb就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同 (绕制反向 )。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响( 和少量因漏感造成的阻尼 )；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

注意事项：

通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。
